Предназначена для отопления, вентиляции, тепловых завес зданий промышленного назначения, гражданских зданий, офисов, магазинов, производственных помещений сельскохозяйственного назначения, сушильных установках, в приточных камерах, воздушно-тепловых завесах, рециркуляционных установках.

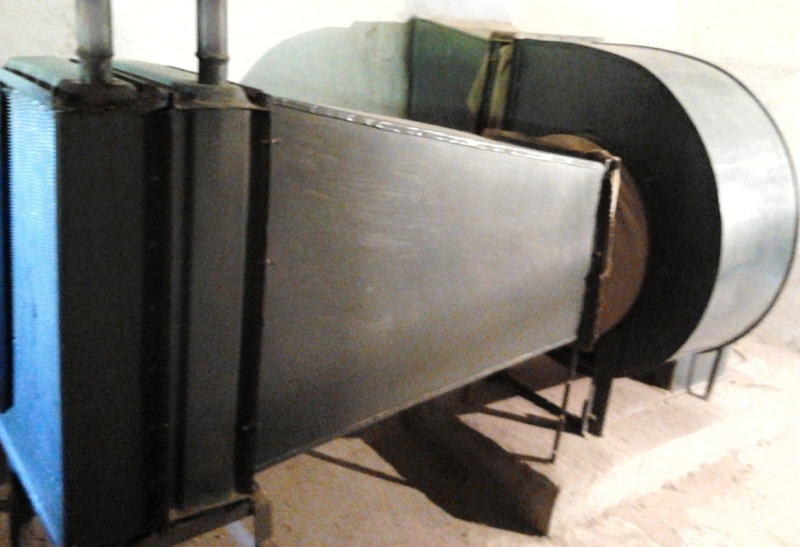

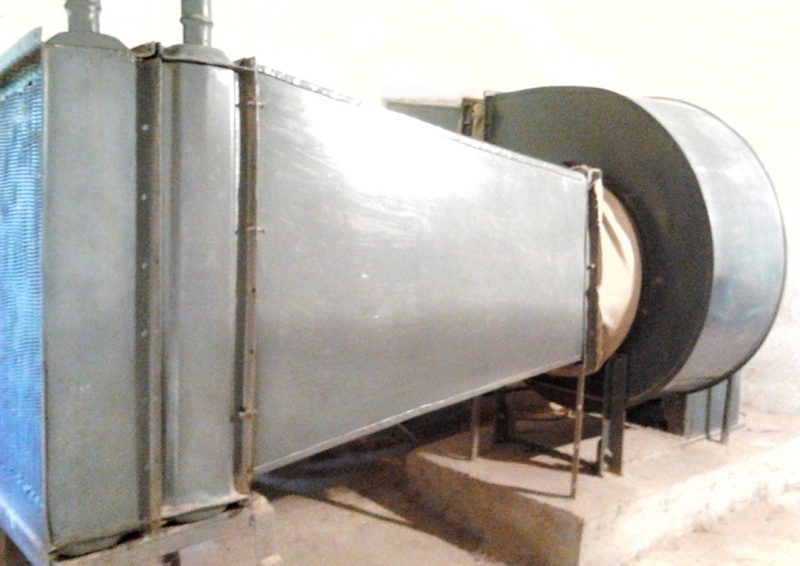

Воздушно-тепловая установка состоит из водяного калорифера и радиального вентилятора , соединенных между собой конфузором через мягкую вставку.
Ее принцип работы основан на сочетании радиального вентилятора и калорифера. Воздух, который находится в помещении попадает в калорифер, который нагревает его до определенной температуры. Затем теплый воздух разгоняется лопастями вентилятора, после чего прямым потоком отправляется в вентиляционную систему воздуховодов обогреваемого помещения.
В данных установках тепловым носителем является перегретая вода, температура которой достигает 190 градусов, с давление до 1,2 мПа. За счет теплового носителя эта установка считается самой надежной и экономичной, имея простую конструкцию и высокую степень безопасности. У нее достаточно высокие показатели производительности и качества обогрева.

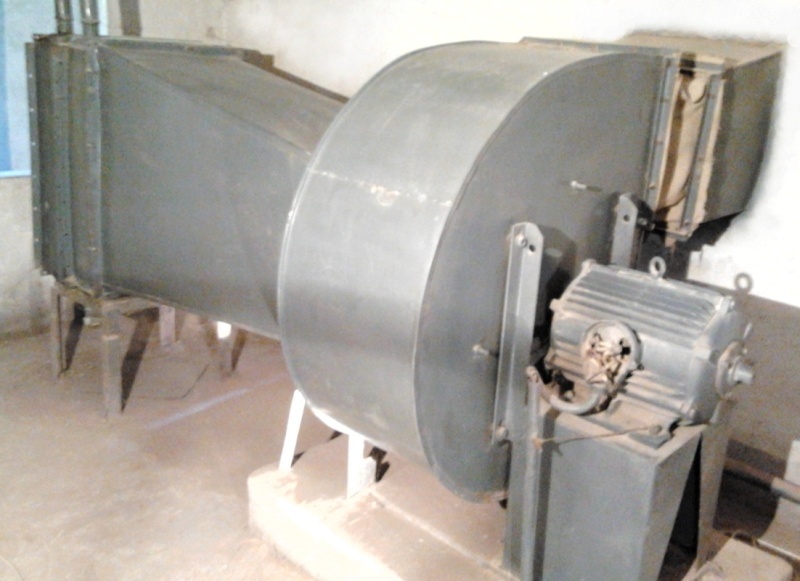

Установка состоит из калорифера и радиального вентилятора аналог (ВР 80-75-6,3). Они соединены между собой с помощью конфузора через мягкую вставку и смонтированы на сварной раме. Блоком управления предназначены для управления электродвигателями вентиляторов воздушно-отопительных агрегатов. Установка воздухонагревательная с радиальным вентилятором изготовлена по всем стандартам. Она является наиболее экономичным решением в области отопления. Монтаж данной установки достаточно прост. Она не требует специального обслуживания и ухода.

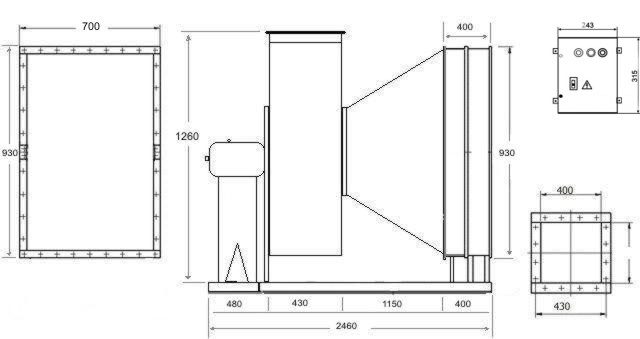

Габаритные размеры установоки (в/д/ш-мм); 1260*2650*950
1 - калорифер ; 930*700*200 - 2 шт.
2 - конфузор ; 900*1150*670
3 - мягкая вставка;
4 - вентилятор;
5 - рама
6 - блок управления воздушно-отопительных агрегата.
7 - воздуховод - распределение воздуха по площади помещения.
Мощность/ обороты двигателя вентилятора - 3,0/1500
Произво-дительность по воздуху, м3/час - 8000
Произво-дительность по теплу*, кВт - 210 кВт
