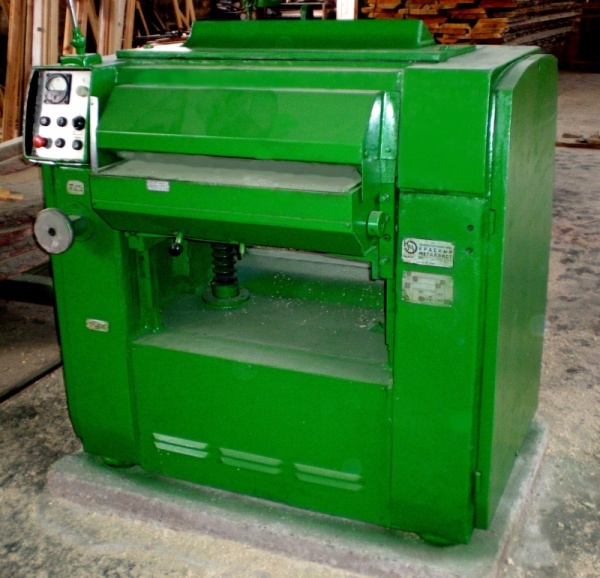

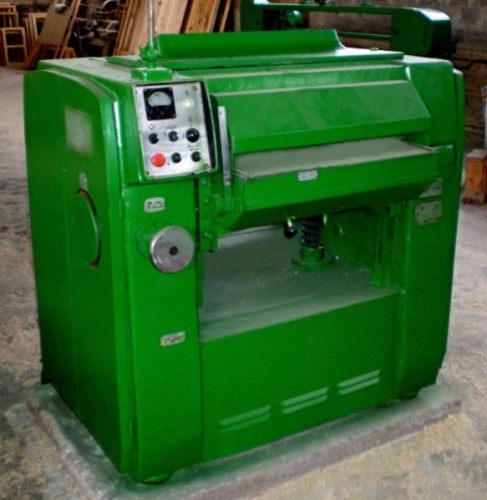

Рейсмус СР6-9, з-д «Красный металлист». Отличное рабочее состояние.
Наибольшая ширина обрабатываемой заготовки мм 630 , толщина 5-200 , Количество ножей 4шт, скорость подачи — 8-30 м/мин, електроподем стола. Отличное рабочее состояние, сделано профилактику, замену подшипников.
Станок рейсмусовый СР6-9 предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине. Жесткая, литая станина коробчатого типа хорошо гасит вибрацию и сверху закрыта звукопоглощающим кожухом с эксгаустерной воронкой.
На станине установлены следующие узлы и механизмы:
- Четырёхножевой вал с приводом от электродвигателя через клиноременную передачу;
- Механизм подачи с цепным приводом от отдельного электродвигателя на 2 верхних подающих вальца. Передний верхний валец выполнен рифленым(секционным, что позволяет обрабатывать несколько заготовок, различающихся по толщине до 4 мм), задний - гладким. Скорости подачи от 8 до 30 м/мин обеспечивается бесступенчатым вариатором.
- Стол чугунный коробчатый формы имеет механизм ручного перемещения с приводом от маховика, механизм механического перемещения с приводом от электродвигателя и механизм фиксации стола. На столе установлены направляющие и два гладких подающих приводных ролика(один из них является приводным). Для устранения эффекта "подрезки" краев заготовки ролики выполнены регулируемыми по высоте;
- Когтевая защита(чугунная), предотвращающая выброс заготовки установлена перед подающими роликами;
- Прижимные элементы обеспечивающие качественную обработку материалов. Для предупреждения сколов древесины в месте выхода ножа для подпора волокон установлен передний прижим (Прижим выполнен секционным, каждая секция подпружинена).
Технические характеристики:
Размеры обрабатываемой заготовки, мм:
- ширина 630
- толщина 5-200
- длина не менее 400
Наибольшая толщина снимаемого слоя, мм 8
Разница одновременно обрабатыванных деталей по толщине, мм 7
Количество ножей, шт. 4
Диаметр ножевого вала, мм 128
Скорость подачи, м/мин (бесступенчатая) 8-30
Скорость мех-го перемещение стола, м/мин 0,1…..0,28
Частота вращения вала, об/мин 5000
Суммарная мощность эл/двигателей, кВт 8
Габариты, мм 1130х1360х1260
Масса станка, кг 1750
